소개
Raymond Roller Mill은 야금, 건축 자재, 화학 및 광업 분야에서 널리 사용되는 광물 분말 생산에 적합합니다.

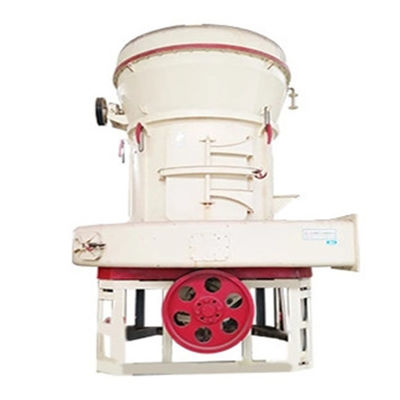

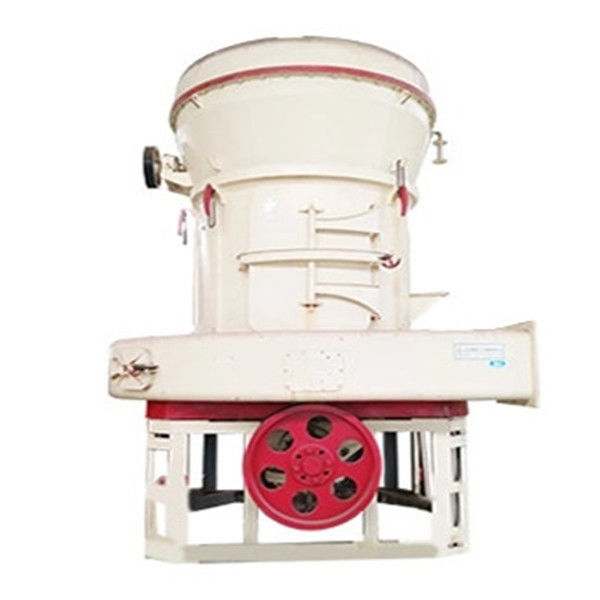

Barite Raymond 밀은 전통적인 Raymond 밀을 기반으로 개선된 차세대 분쇄 장비입니다.일반적으로 사용되는 산업용 분쇄기입니다.원료 광석, 석고 광석, 석탄 및 기타 재료의 미세 분말 가공과 같은 다양한 광물 분말 및 미분탄의 준비에 적합합니다.외관상 중정석 밀은 공기 흡입구와 배출구가 있고 중간에 공급구가 있는 강철 용기와 같습니다.모양은 전통적인 Raymond 밀과 유사합니다.레이몬드 그라인딩 로드의 회전 중심선은 수직입니다.중정석 분쇄기 하부의 모터는 내부 분쇄 막대와 디스크를 회전시켜 분쇄할 재료를 분쇄하거나 분쇄합니다.완성된 재료는 공기 흡입구에 의해 부풀려집니다.분쇄기 상부에 분리기가 있어 조분과 미분을 분리하고 분쇄기를 통과한 공기는 공기 배출구에서 빼내어 모은다.
밀링 롤러 장치는 밀봉 성능이 우수한 중첩 다단 밀봉을 채택합니다.고급 먼지 제거기가 있는 고유한 공기 순환 시스템은 환경 보호 개념을 끝까지 전달합니다.
고밀도 및 고정밀 임펠러 장치는 동일한 전력으로 완제품 수율을 50% 이상 증가시킵니다. 효율적이고 에너지 절약형 원심 유도 통풍 팬은 유도 통풍 팬의 효율성을 크게 향상시킵니다.편리한 임펠러 조정 장치는 완제품의 정밀도를 향상시킵니다.
조 크러셔에 의해 필요한 크기로 분쇄된 대형 벌크 재료는 광산 호이스트에 의해 저장 호퍼로 공급된 다음 연삭을 위해 전자기 진동 피더에 의해 균일하고 정량적으로 주 엔진의 연삭 챔버로 공급됩니다. 분쇄된 재료는 분류를 위해 송풍기에 의해 분리기로 불어집니다. .분리기에 있는 임펠러의 기능으로, 섬도의 요구 사항을 충족하지 않는 재료는 다시 연삭을 위해 연삭 챔버로 떨어집니다.섬도의 요구 사항을 충족하는 재료는 분리 및 수집을 위해 파이프라인을 통해 기류가 있는 사이클론 분말 수집기로 불어납니다.배출 장치에서 나온 분말이 완제품입니다.분리된 기류는 사이클론 분말 수집기 상단의 리턴 덕트를 통해 송풍기로 다시 돌아갑니다.
목제 면도기의 그림
작동 원리
1. Raymond Mill 기계의 전체 구조는 주로 호스트, 분석 기계, 배관 설비 및 송풍기를 포함하며 사용자 요구에 따라 크러셔, 엘리베이터, 전자기 진동 피더, 전기 제어 캐비닛 등을 장착할 수 있습니다.
2. 재료를 원하는 입자 크기로 파쇄한 후 엘리베이터에 의해 저장 호퍼에 들어간 다음 진동 피더를 통해 레이몬드 밀 균일의 분쇄실에 연속적으로 들어갑니다.
3. 회전시 원심력으로 인해 롤러가 바깥쪽으로 흔들리고 연삭 링에 눌려지면 삽날이 재료를 퍼 올린 다음 연삭 롤러 롤러가 분쇄 목적을 달성하기 때문에 연삭 롤러와 연삭 링 사이로 보냅니다.
4. 재료를 분쇄한 후, 송풍기에 의해 만들어진 순환 공기와 함께 분말은 분류를 위해 분석 기계로 옮겨지고 거친 재료는 다시 분쇄됩니다.자격을 갖춘 분말은 공기와 함께 완제품 사이클론 분말 수집기로 들어간 다음 완제품인 분말 튜브를 배출합니다.
5. 레이몬드 밀의 분쇄 챔버에서는 분쇄된 재료에 일정한 수분이 있기 때문에 분쇄할 때 열을 발생시키고 수분이 증발하며 전체의 파이프 인터페이스가 단단하지 않아 외부 공기가 밀이 음압 상태에서 작동하도록 순환 압력이 증가했습니다.증가된 기류는 덕트를 통해 먼지로 들어가고 정화된 후 마침내 대기로 들어갑니다.
최종 제품 디스플레이
이점
1. 전체 식물은 계통적 특성이 강한 수직구조로 적은 면적을 차지한다.원료의 파쇄에서 분쇄 및 포장까지 독립 생산 시스템입니다.
2. 다른 제분 공장과 비교하여 통과율이 99%에 달하며 이는 다른 제분 공장이 도달할 수 없는 것입니다.
3.메인 프레임의 구동 시스템은 밀폐 기어링과 풀리를 채택하고 원활하게 구동하며 안정적으로 작동합니다.
4. 전체 공장의 주요 부품은 고품질의 주조 및 강철로 만들어집니다.기술은 매우 미묘하여 전체 식물의 내구성을 보장합니다.
5. 전기 제어 시스템은 중앙 집중식으로 제어되므로 자동성이 높고 수술실에 사람이 필요하지 않습니다.
6. 작동하기 쉽습니다.전체 시스템은 일부 독립적인 시스템에 의해 결합되며 시스템 간의 응집력이 좋습니다.
7. 우수한 밀봉.랩핑 장치는 밀봉 성능이 좋은 중첩 유형의 다단 밀봉을 채택합니다.
기술적인 매개변수
| 모델 | 6R4525 |
| 그라인딩 롤러 번호 | 6 |
| 호스트 속도(r/min) | 82 |
| 최대 이송 크기(mm) | 30 |
| 완성 입자 크기(메쉬) | 40-400 |
| 롤러 직경(mm) | 420 |
| 링 내경(mm) | 1750년 |
| 롤러/링 높이(mm) | 270 |
| 용량(t/h) | 9-15t/h |
| 치수(mm) | 12550*5700*8355 |
워크숍 사진
애프터 서비스
1. 기계 보증 기간은 1년입니다.
2. 우리는 싼 예비 품목 공급이 있습니다.
3. 엔지니어를 보내 현장에서 설치 및 유지 관리할 수 있습니다.
자주하는 질문
1) 공장 또는 무역 회사입니까?
우리는 우리 자신의 공장을 국제 공급 업체, 전문 제조업체 및 일반 국제 상인으로 가지고 있습니다.
2) 귀사를 어떻게 신뢰할 수 있습니까?
1.Henan Wheat Import and Export Company Limited, 2005년에 설립, 정저우시에 위치--허난성의 수도, 중국 본토의 중심.
2. 우리는 전압에서 외관에 이르기까지 모든 단일 장비를 테스트하는 특수 QC 부서를 보유하고 있으며 고객에게 가장 안정적인 기계를 공급하기 위해 작업자가 엄격하게 검사합니다.
3.Our 장비는 세륨 기준에 따라 엄격히 디자인되고 생성합니다, 우리는 각 세부사항 및 질을 주의합니다.
3) 배달 시간은 얼마나 걸립니까?
일반적으로 보증금을 받은 후 30일입니다.
4) 가격 경쟁력이 있습니까?
우리는 최고의 가격으로 최고 품질의 기계를 제공할 수 있습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
